意大利進口EUROTIS CSST管之間的連接接頭



Eurotis 系統基于波紋和柔韌的不銹鋼 AISI 304 和 AISI 316L 管以及經過研究和實現的黃銅配件，以使安裝更容易，獲得最佳密封性。



管子的特殊結構，抗壓和抗變形，允許在沒有特定彎曲工具支持的情況下實現各種形狀。

簡單、快速和安全的安裝

Eurotis PLT-CSST 管道系統總結了金屬管的可靠性和堅固性以及安裝方便性的佳特性：無需連接和/或焊接。它們的使用可節省高達 70% 的安裝時間。

手動創建 90° 彎曲的柔韌性和可能性保證了連接和配件的最少使用。這些管材以成卷和成卷的形式出售，與其他類型的管材相比，它們重量輕且易于運輸。

Eurotis 管道可用于：

新工廠

改造現有工廠

集成到現有工廠

抗震試管

Eurotis PLT-CSST 不銹鋼柔韌波紋管經過抗震測試，能夠吸收振動或振動，確保密封。它們代表了當今比以往任何時候都必須根據地震法規設計和建造系統的設計師和安裝人員的有效解決方案。

EUROTIS 管系列

  EUROWATER線：用于分配水的 AISI 304 和 AISI 316L 波紋不銹鋼管。AISI 304 管可以涂上 EPE 絕緣材料，用于加熱裝置。適用于生活用水的運輸。

 EUROSOLAR系列：AISI 304 波紋不銹鋼管，帶有用于太陽能裝置的隔熱涂層。

 EUROGAS系列：AISI 316L 波紋不銹鋼管，帶有 LDPE 涂層，符合 EN 15266 燃氣裝置標準。

不同DN的CSST管之間的連接

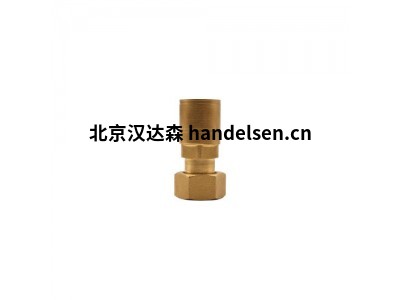

帶雙 ISO 228 G 外螺紋的 M/M 縮徑接頭（帶平面端，用于法蘭 CSST 管的平面墊圈上的密封性）和帶 ISO 228 G 螺紋的 F 螺母。

兩個不同尺寸的 CSST 管（例如 CSST DN 12 – 1/2" 與 CSST DN 15 – 3/4" 管）之間的連接可以通過兩種方式進行：

1) 使用簡單的外螺紋（B ) ISO 228 G（定位在最大的管子上）和縮小的內螺紋螺母 (C) ISO 228 G（定位在最小的管子上）；

2) 使用簡化的簡單外螺紋 (D) ISO 228 G（定位在最小的管上）和內螺紋螺母 (A) ISO 228 G（定位在最大的管上）。

通過減少的奶嘴/聯軸器壓裝。

通過三通或帶有 ISO 228 G 外螺紋的歧管（帶有平面端，用于法蘭 CSST 管的平面墊圈上的密封性），使用 F 減小的流量直徑螺母。

通過 e-PRESS 減少 Tee。

代碼

A03-0010-07406

A03-0005-07407

A03-0005-07408

A03-0005-06360

A03-0005-06509

A03-0005-06511

A03-0005-07205

A03-0005-07206

A03-0005-06571

A03-0010-06613

A03-0005-06358

A03-0005-06503

A03-0010-07204

A03-0005-06562

A03-0005-06568
