一、產品概述

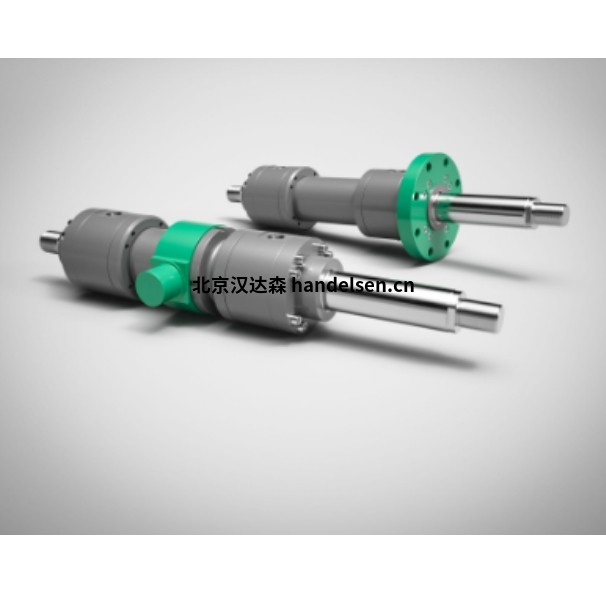

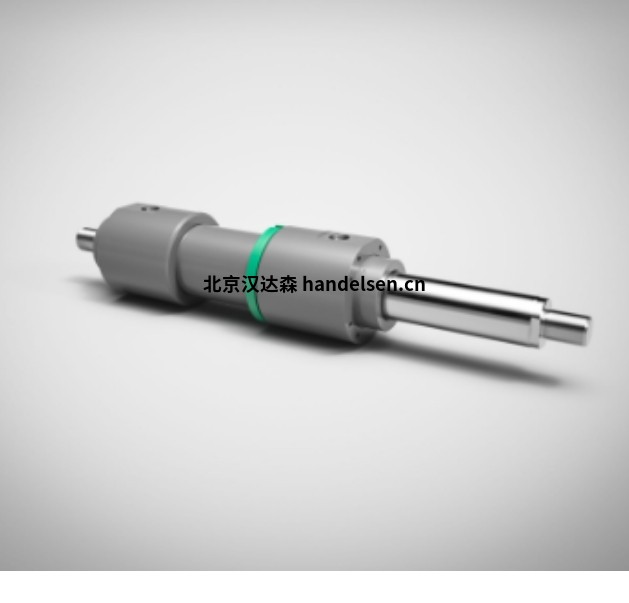

這些液壓缸有一個活塞桿，出現在兩側。它們的組件基本上對應于標準化的 ZBD 2511 系列。
提供 3 種安裝類型，以及多種密封變體和活塞桿材料，適用于廣泛的應用
作為 STORZ ZBD 2511 液壓缸系列的補充而開發(fā)，根據 ISO 6022、DIN 24333 和 VW 39D921 標準設計
每個活塞直徑標配兩個活塞桿直徑，相應的面積比為 j=1.6 和 j=2
二、技術數據
公稱壓力： 250 巴 （25 MPa）
靜態(tài)試驗壓力： 375 巴 （37.5 MPa）
活塞直徑： 40-250 毫米（大于特殊版本）
面積比j： 1、6 和 2
溫度范圍： -20...+80 °C
粘度范圍： 10…600 mm²/秒
提升速度： 0 – 1 m/s，具體取決于密封型號
工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現
A 基本設計
MT4耳軸
MF3 氣缸蓋上的圓形法蘭
四、產品明細

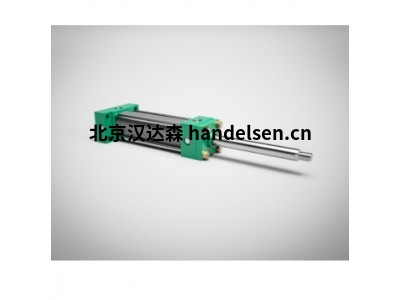

ZG 1611
標準液壓缸(IS0 6020/1)-公稱壓力 160 bar，兩側活塞桿

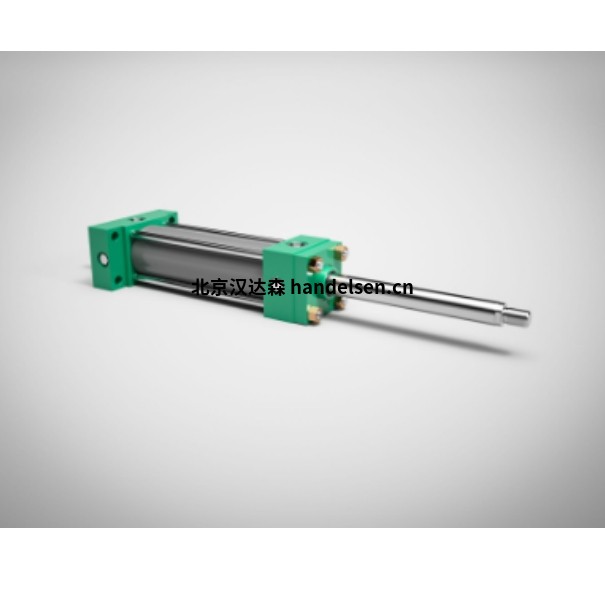

ZG 1605
標準液壓缸(IS0 6020/2)-公稱壓力 160 bar，兩側活塞桿
ZG 2511
標準液壓缸 (DIN 24333)-公稱壓力 250 bar，兩側活塞桿
